Cảm biến hàng rào điện tử là gì? Nguyên lý và cách lắp đặt

Biên tập bởi Vương Thị Yến Nhi

Cập nhật 11 tháng trước
744

Cảm biến hàng rào điện tử là một trong những biện pháp chống trộm tối ưu, được nhiều người ưa chuộng nhất hiện nay. Cùng Điện máy XANH tìm hiểu về cảm biến hàng rào điện tử, nguyên lý và cách lắp đặt qua bài viết sau nhé!

1Cảm biến hàng rào điện tử là gì?

Cảm biến hàng rào điện tử là một trong những loại hàng rào phổ cập nhất lúc bấy giờ, có công dụng bảo vệ, tương hỗ con người về yếu tố bảo mật an ninh, bảo mật thông tin, chống trộm, …
Đồng thời, cảm ứng hàng rào điện tử còn được xem là một bước tiến quan trọng trong ứng dụng công nghệ tiên tiến vào việc xử lý yếu tố về bảo đảm an toàn, bảo mật an ninh cho con người. Thông qua cảm ứng các vật thể, đối tượng người tiêu dùng lạ tiếp cận vào khu vực sống của mái ấm gia đình bạn thì thiết bị sẽ đưa ra các cảnh báo nhắc nhở nguy khốn cho bạn .
Cảm biến hàng rào điện tử là gì?

2Nguyên lý hoạt động của cảm biến hàng rào điện tử

Cảm biến hàng rào điện tử được trang bị tiêu chuẩn chống chịu IP65/IP67 nên phù hợp lắp đặt ngoài trời, các khu vực làm việc trong gia đình. Bộ thiết bị cảm biến hàng rào điện tử được hoạt động dựa trên nguyên lý sau:

  • Đầu phát tín hiệu (Transmitter): Có tác dụng chiếu các tia hồng ngoại vào đầu thu tín hiệu theo phương thẳng để tạo ra chùm ánh sáng hội tụ. Sau đó, thấu kính hội tụ các chùm tia hồng ngoại nhỏ sẽ được phát ra ngoài thông qua LED. Cuối cùng, các tia hồng ngoại khi đã được truyền đủ mạnh sẽ truyền tới đầu thu tín hiệu ở một khoảng cách từ 50 – 100m.
  • Đầu thu tín hiệu (Receiver): Nếu đầu Transmitter phát ra tín hiệu thì tại Receiver sẽ thu nhận tín hiệu được phát ra. Tại đây, đầu thu sẽ được trang bị các cảm biến siêu nhạy với tín hiệu hồng ngoại cùng với bảng mạch điện tử, đèn thông báo tình trạng làm việc gồm: Level (có nguồn điện) – Good (nhận tín hiệu tốt) – Alarm (không nhận được tín hiệu). Sau đó, tín hiệu nhận được sẽ được gửi về trung tâm báo động với cáp tín hiệu thông qua sóng không dây radio RF.

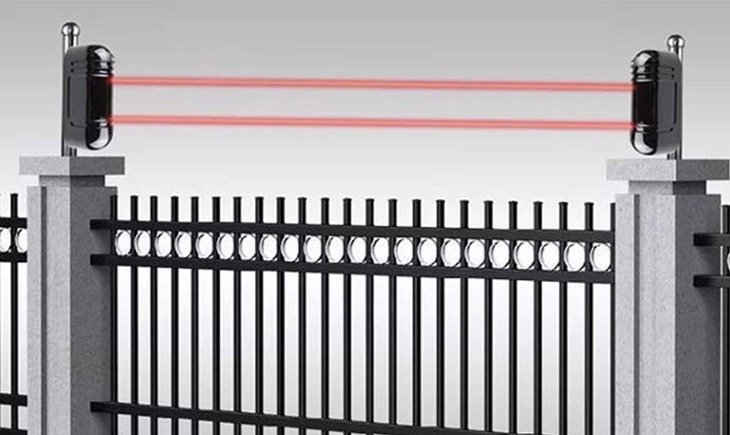

Nguyên lý hoạt động của cảm biến hàng rào điện tử

3Cách lắp đặt cảm biến hàng rào

Cấp nguồn điện cho đầu phát và đầu thu tín hiệu

Bước đầu tiên, để cảm biến hàng rào có thể hoạt động là bạn phải cung cấp nguồn điện cho đầu phát và đầu thu. Khi mua cảm biến hàng rào về, hãng sẽ kèm theo cho bạn một adapter hoặc nguồn điện cho sẵn, bạn chỉ cần nối dây nguồn vào các chân Power (+) và (-) tương ứng là có thể cấp điện cho chúng hoạt động rồi. Tuy nhiên, để đảm bảo cho dòng điện đủ mạnh, bạn hãy kéo dây gần với nguồn điện hoặc cấp cho chúng một nguồn điện cố định riêng nhé!

Cấp nguồn điện cho đầu phát và đầu thu tín hiệu

Kết nối đầu thu tín hiệu với trung tâm

Trên đầu thu tín hiệu của sản phẩm sẽ được tích hợp 2 chân để đấu 2 dây tín hiệu kết nối về trung tâm báo động, bạn hãy nối các chân này theo vị trí được đánh dấu Alarm, chúng gồm có 3 chân sau:

  • Chân COM: Tại vị trí này, bạn hãy nối 1 đầu dây.
  • Chân tín hiệu đóng (NC), chân tín hiệu mở (NO): Trên sản phẩm bạn mua sẽ được kèm theo hướng dẫn sử dụng (HDSD) cách nối đầu dây với chân tín hiệu, bạn hãy xem HDSD để biết rõ về cách lắp đối với từng dòng máy nhé!

Lưu ý: Đối với trung tâm báo động SmartZ thì bạn hãy nối đầu dây vào chân tín hiệu mở (NO) nhé!

Đối với loại cảm ứng hàng rào không dây, bạn cần cấp nguồn điện cho TT vào chính sách học cảm ứng và chặn tín hiệu ở giữa 2 đầu thu phát tín hiệu để đầu thu hoàn toàn có thể thu gửi tín hiệu radio RF về TT báo động. Tuy nhiên, với cách liên kết này bạn cần được tương hỗ học cảm ứng không dây từ TT báo động mới được nhé !
Kết nối đầu thu tín hiệu với trung tâm

Lắp đặt cảm biến lên hàng rào

Trên thị trường lúc bấy giờ có rất nhiều loại hàng rào khác nhau như tường, lưới B40, kẽm gai hay hàng rào cây gai, … Tùy theo mỗi loại hàng rào mà tất cả chúng ta sẽ có phương pháp lắp ráp khác nhau :
Bước 1: Bạn tạo không gian trống cho đầu phát, đầu thu có thể thấy nhau và phát quang. Sau đó, bạn tiến hành chặt bỏ các cây/tán cây hay các vật dụng làm che khuất đường đi của 2 đầu tia hồng ngoại để đảm bảo cảm biến có thể hoạt động tốt nhất, tránh báo giả, báo sai.

Chặt bỏ các cây/tán cây hay các vật dụng làm che khuất đường đi của 2 đầu tia hồng ngoại

Bước 2: Bạn lắp bộ cảm biến hàng rào điện tử lên vị trí mong muốn nhưng khuyến nghị là ở chiều cao khoảng 0.5 m để máy có thể phát hiện được người bình thường và kẻ gian nhé. Kẻ gian thường đột nhập ở chiều cao trên 1.6 m nên nếu khom người đi chăng nữa cũng vẫn cao hơn 0.5 m nên chắc chắn máy sẽ đưa ra cảnh báo chính xác.

Lắp bộ cảm biến hàng rào điện tử ở khoảng cách 0.5m

Bước 3: Sau khi đã lắp đặt thành công, bạn hãy kiểm tra thử khả năng báo động của máy bằng cách leo trèo, nhảy cao hay khom người nhé!

Test thử khả năng báo động của cảm biến hàng rào điện tử

Một số lưu ý trong quá trình lắp đặt

  • Bạn cần đảm bảo nguồn điện được lắp đặt cho bộ cảm biến đủ mạnh, không quá yếu hay chập chờn hoặc dây kết nối bị chuột cắn.
  • Đồng thời, bạn cũng cần chú ý đến khoảng cách của đầu phát và đầu thu khi lắp đặt sao cho không vượt quá thông số kỹ thuật mà nhà sản xuất đã đưa ra để đảm bảo tính hiệu quả của thiết bị.
  • Ngoài ra, nếu bạn nhận thấy vấn đề nào chưa được đảm bảo khi mua thiết bị về thì hãy liên hệ ngay cho nhà cung cấp để được tư vấn rõ hơn nhé!

Một số lưu ý trong quá trình lắp đặt

Ưu điểm của cảm biến hàng rào điện tử

  • Độ chống chịu cao: Hàng rào điện tử có khả năng chống chịu tốt dưới mọi điều kiện thời tiết nên bạn không cần phải tốn kém chi phí bảo trì hay thay thế định kỳ nhiều, tiết kiệm thời gian, chi phí.
  • Độ chính xác cao: Hàng rào điện tử được trang bị hệ thống cảm biến thông minh nên khi bạn lắp đặt đúng theo HDSD của nhà sản xuất, bạn sẽ chủ động trong việc nắm bắt tình hình an ninh, an toàn của khu vực bạn đang sinh sống, giúp bạn thu thập dữ liệu dễ dàng khi có kẻ xấu đột nhập.
  • Dễ dàng lắp đặt: Nhờ thiết kế nhỏ gọn, tiện lợi mà chiếc hàng rào này cũng đem đến khả năng lắp đặt dễ dàng, không cần phải cắm dây vào ổ cắm trung tâm.
  • Bền bỉ: Nếu như các hàng rào làm bằng thủ công khiến bạn lo lắng bị kẻ trộm phá hủy thì bạn sẽ hoàn toàn yên tâm vì chiếc hàng rào điện tử này có thể đánh bay nỗi lo lắng bởi kẻ trộm sẽ không có khả năng tác động vào hàng rào này nhé!
  • Tính thẩm mỹ cao: Hàng rào điện tử cũng được thiết kế hiện đại cùng những công nghệ tiên tiến nên sẽ là một trong những thiết bị tô điểm cho ngôi nhà của bạn nhé!

Ưu điểm của cảm biến hàng rào điện tử
Tham khảo thêm một số thiết bị thông minh đang được kinh doanh tại Điện máy XANH: Hy vọng bài viết trên sẽ giúp bạn hiểu thêm về cảm ứng hàng rào điện tử và chọn mua loại sản phẩm tương thích nhu yếu sử dụng. Mọi vướng mắc vui mừng để lại phản hồi bên dưới nhé !
